L'étoile artificielle

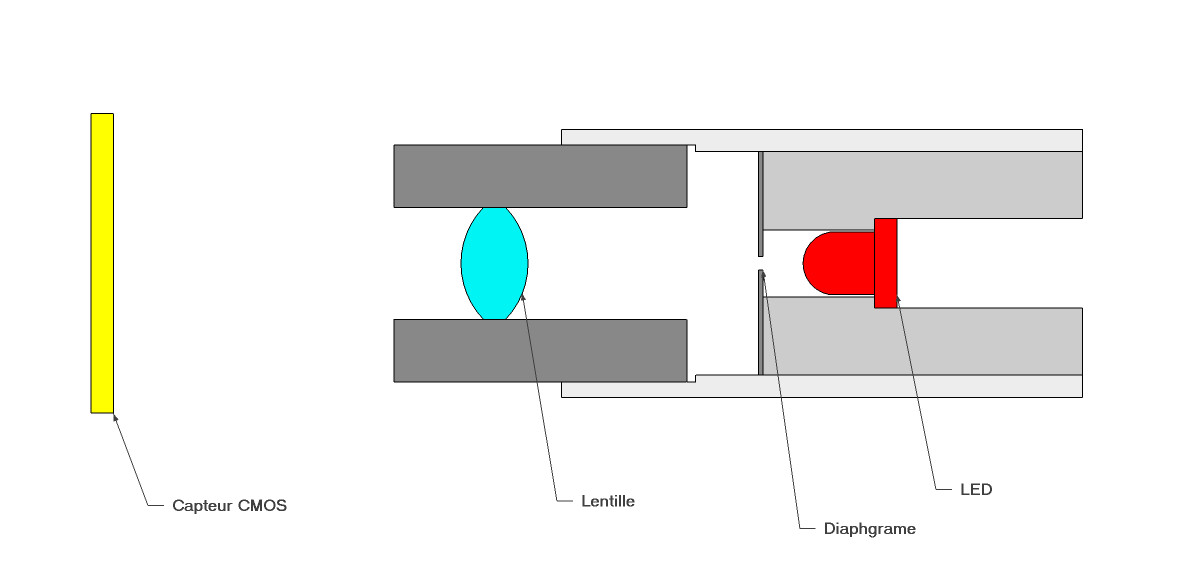

1. Schéma de principe

*** schéma ***

Une LED éclaire le trou d’un diaphragme. Une lentille forme l’image de ce trou sur le capteur CMOS créant ainsi une étoile artificielle.

La LED s’allume au rythme du signal 1PPS d’un GPS, soit une fois par seconde et très précisément à la seconde entière.

La durée du signal est déterminée par le cicuit électronique entre 100 et 500 ms.



2. Réalisation pratique

Tout a été réalisé avec des matériaux disponibles ou de récupération.

  *** image ***   La LED est un modèle 3 mm de diamètre (IF = 20 mA, UF = 2.1 V, 20 mcd). Elle est montée dans un petit tube de PVC noir fileté extérieurement.

A l’autre extrémité de ce tube est collé un diaphragme. Celui-ci est simplement un trou percé dans une feuille d’aluminium alimentaire avec une aiguille de couturière.

Le tout est vissé dans un tube de PVC fileté intérieurement. Dans ce tube est emboîté en force la lentille.
Le filetage permet la mise au point du trou sur le capteur.

  La lentille est en fait un oculaire Kellner de 4 mm bas de gamme récupéré dont toute la partie extérieure a été supprimée pour ne garder que le support des lentilles.

Cette partie optique a été collée dans un tube de PVC de 32 mm de diamètre, au bon angle pour que l’image du trou se forme dans un coin du capteur sans trop obstruer celui-ci.

Cet angle dépend de la taille du capteur et il faut donc des essais pour trouver la bonne valeur.
*** image ***
  *** image ***   Le tube PVC de 32 mm est glissé et bloqué dans un tube allonge M42 Baader de 40 mm de longueur.

Un trou a été percé pour permettre le passage des fils de la LED.




3. Visualisation à l’écran

*** l'étoile artificielle ***   L’étoile artificielle a été placée en haut à gauche sous le Time Stamp inscruté dans l’image de façon à gêner le moins possible.
