Celestron Reducer/Corrector f/6.3 Model #94175 Japan |
Résumé
Valeur retenue pour la focale F = 233.5 mm
Valeur de T = 86.5 mm (en applicant la formule B)
Position du centre optique O = -1.8 mm (par rapport au point P)
Valeur de Tm = 88 mm
Epaisseur du sytème optique = 16.6 mm
Particularité :
La face arrière de la lentille de sortie dépasse du barillet. Il vaut donc mieux éviter de poser le réducteur sur le coté arrière.

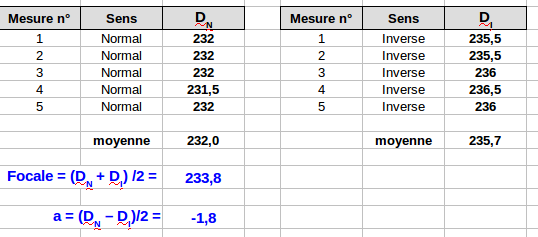

Mesures en autocollimation
Voir la page mode opératoire pour le détail des mesures et des calculs
Tableau des mesures et des calculs
|
Sens = orientation du réducteur (Normal ou Inverse)
Normal = sens normal d’utilisation du réducteur, filetage mâle coté miroir
Inverse = inverse du sens Normal
DN = distance entre l'écran-source et le point P de mesure des distances avec le réducteur orienté sens Normal
DI = distance entre l'écran-source et le point P de mesure des distances avec le réducteur orienté sens Inverse
Valeur de la focale par cette méthode = 233.8 mm
Valeur de a position du centre optique = -1.8 mm
Cette valeur étant négative, le centre optique O est positionné après le point P.

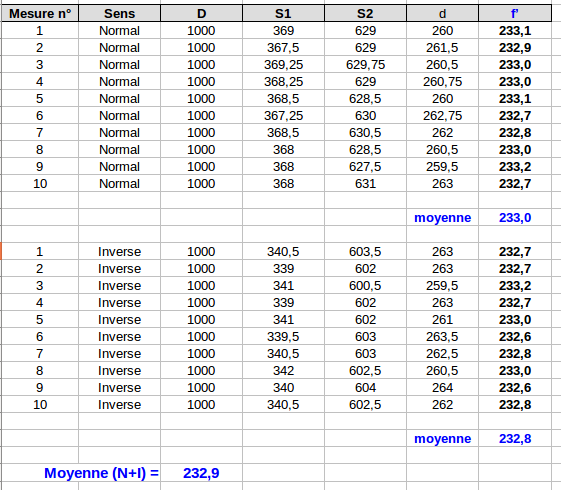

Mesures par la méthode de Bessel
Voir la page mode opératoire pour le détail des mesures et des calculs
Tableau des mesures et des calculs
Sens = orientation du réducteur (Normal ou Inverse)
Normal = sens normal d’utilisation du réducteur, filetage mâle coté écran-image
Inverse = inverse du sens Normal
D = distance entre l'écran-source et l'écran-image
S1 = distance de l'image nette la plus proche de l'écran-source et mesurée depuis celui-ci
S2 = distance de l'image nette la plus éloignée de l'écran-source et mesurée depuis celui-ci
d = S2 - S1
Les valeurs trouvées pour la focale sont indépendantes de l'orientation du réducteur
Valeur de la focale par cette méthode = 232.9 mm
Mesures dimensionnelles
Le point P d'origine des mesures est sur le flanc du filetage mâle (voir schéma)
Ps la profondeur de sortie étant négative, la face arrière de la dernière lentille dépasse du barillet. |
 |
