Meade Series 4000 f/3.3
CCD Focal Reducer Multi-Coated
Made in Japan




Résumé

Valeur retenue pour la focale F = 89 mm

Valeur de T = 59.5 mm     (en applicant la formule B)

Position du centre optique O = -1.5 mm     (par rapport au point P)

Valeur de Tm = 61 mm

Epaisseur du sytème optique = 19.6 mm





Mesures en autocollimation

Voir la page mode opératoire pour le détail des mesures et des calculs

Tableau des mesures et des calculs

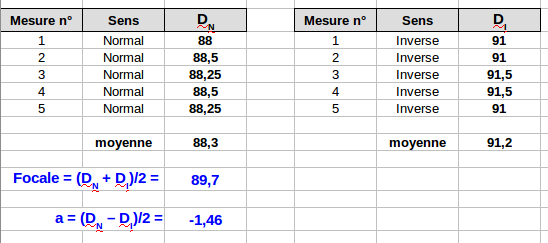

***Résultats méthode d'Autocollimation***

Sens = orientation du réducteur (Normal ou Inverse)
Normal = sens normal d’utilisation du réducteur, filetage mâle coté miroir
Inverse = inverse du sens Normal

DN = distance entre l'écran-source et le point P de mesure des distances avec le réducteur orienté sens Normal
DI = distance entre l'écran-source et le point P de mesure des distances avec le réducteur orienté sens Inverse

Valeur de la focale par cette méthode = 89.7 mm

Valeur de a position du centre optique = -1.46 mm
   Cette valeur étant négative, le centre optique O est positionné après le point P.





Mesures par la méthode de Bessel

Voir la page mode opératoire pour le détail des mesures et des calculs

Tableau des mesures et des calculs

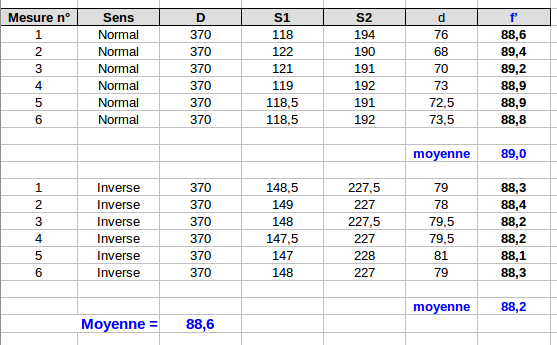

***Résultats méthode de Bessel***

Sens = orientation du réducteur (Normal ou Inverse)
Normal = sens normal d’utilisation du réducteur, filetage mâle coté écran-image
Inverse = inverse du sens Normal

D = distance entre l'écran-source et l'écran-image
S1 = distance de l'image nette la plus proche de l'écran-source et mesurée depuis celui-ci
S2 = distance de l'image nette la plus éloignée de l'écran-source et mesurée depuis celui-ci
d = S2 - S1

Les valeurs trouvées pour la focale sont indépendantes de l'orientation du réducteur

Valeur de la focale par cette méthode = 88.6 mm



Mesures dimensionnelles

Le point P d'origine des mesures est sur le flanc du filetage mâle (voir schéma)

***Résultats mesures dimensionnelles***
