Résumé

Valeur retenue pour la focale F = 216.5 mm

Valeur de T = 80 mm     (en applicant la formule B)

Position du centre optique O = 2.3 mm     (par rapport au point P)

Valeur de Tm = 78 mm

Epaisseur du sytème optique = 19.1 mm

Mesures en autocollimation

Voir la page mode opératoire pour le détail des mesures et des calculs

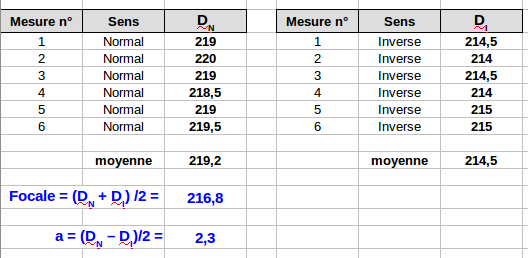

Tableau des mesures et des calculs

Sens = orientation du réducteur (Normal ou Inverse)
Normal = sens normal d’utilisation du réducteur, filetage mâle coté miroir
Inverse = inverse du sens Normal

D_N = distance entre l'écran-source et le point P de mesure des distances avec le réducteur orienté sens Normal
D_I = distance entre l'écran-source et le point P de mesure des distances avec le réducteur orienté sens Inverse

Valeur de la focale par cette méthode = 216.8 mm

Valeur de a position du centre optique = 2.3 mm

Mesures par la méthode de Bessel

Voir la page mode opératoire pour le détail des mesures et des calculs

Tableau des mesures et des calculs

Sens = orientation du réducteur (Normal ou Inverse)
Normal = sens normal d’utilisation du réducteur, filetage mâle coté écran-image
Inverse = inverse du sens Normal

D = distance entre l'écran-source et l'écran-image
S1 = distance de l'image nette la plus proche de l'écran-source et mesurée depuis celui-ci
S2 = distance de l'image nette la plus éloignée de l'écran-source et mesurée depuis celui-ci
d = S2 - S1

Les valeurs trouvées pour la focale sont indépendantes de l'orientation du réducteur

Valeur de la focale par cette méthode = 216.0 mm

Mesures dimensionnelles

Le point P d'origine des mesures est sur le flanc du filetage mâle (voir schéma)
