Meade Series 4000 f/6.3
Focal Reducer/Field Flattener Multicoated
Japan     exemplaire n°1




Résumé

Valeur retenue pour la focale F = 243.5 mm

Valeur de T = 90 mm     (en applicant la formule B)

Position du centre optique O = 3.8 mm     (par rapport au point P)

Valeur de Tm = 86 mm

Epaisseur du sytème optique = 18.8 mm



Mesures en autocollimation

Voir la page mode opératoire pour le détail des mesures et des calculs

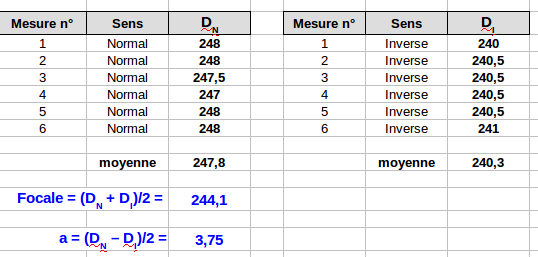

Tableau des mesures et des calculs

***Résultats méthode d'Autocollimation***

Sens = orientation du réducteur (Normal ou Inverse)
Normal = sens normal d’utilisation du réducteur, filetage mâle coté miroir
Inverse = inverse du sens Normal

DN = distance entre l'écran-source et le point P de mesure des distances avec le réducteur orienté sens Normal
DI = distance entre l'écran-source et le point P de mesure des distances avec le réducteur orienté sens Inverse

Valeur de la focale par cette méthode = 244.1 mm

Valeur de a position du centre optique = 3.75 mm



Mesures par la méthode de Bessel

Voir la page mode opératoire pour le détail des mesures et des calculs

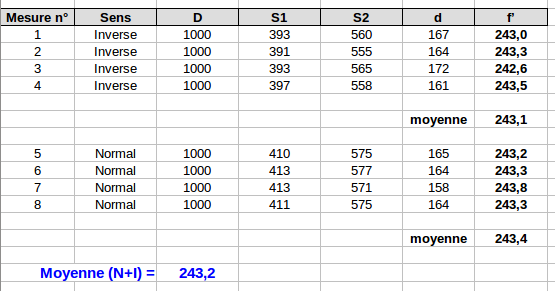

Tableau des mesures et des calculs

***Résultats méthode de Bessel***

Sens = orientation du réducteur (Normal ou Inverse)
Normal = sens normal d’utilisation du réducteur, filetage mâle coté écran-image
Inverse = inverse du sens Normal

D = distance entre l'écran-source et l'écran-image
S1 = distance de l'image nette la plus proche de l'écran-source et mesurée depuis celui-ci
S2 = distance de l'image nette la plus éloignée de l'écran-source et mesurée depuis celui-ci
d = S2 - S1

Les valeurs trouvées pour la focale sont indépendantes de l'orientation du réducteur

Valeur de la focale par cette méthode = 243.2 mm



Mesures dimensionnelles

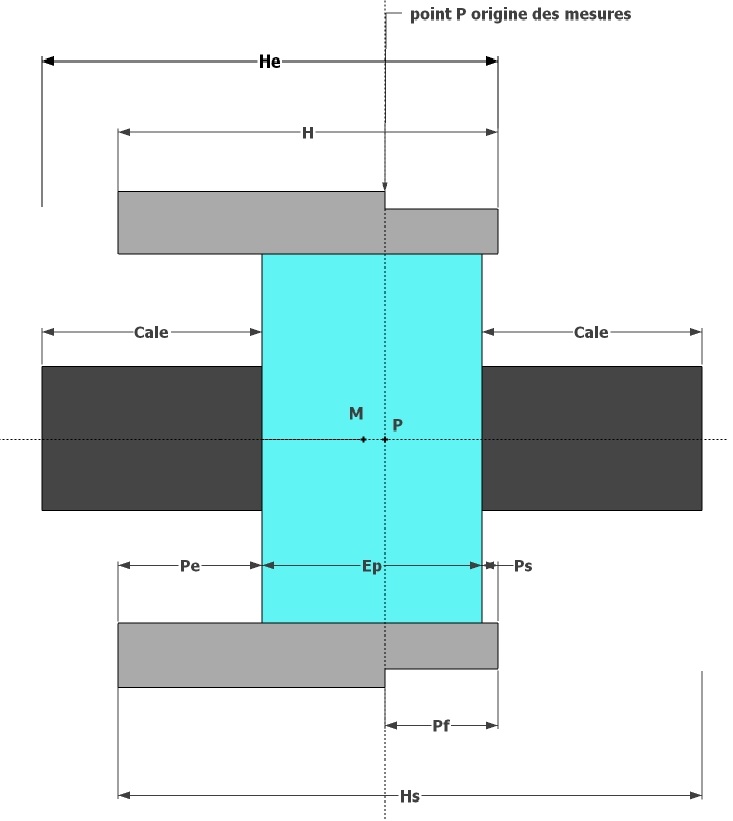

Le point P d'origine des mesures est sur le flanc du filetage mâle (voir schéma)

***Résultats mesures dimensionnelles***



Dernière modification le 17/01/2018
Mis en ligne le 16/01/2018
