Meade Series 4000 f/6.3
Focal Reducer/Field Flattener Multicoated
Japan     exemplaire n°2




Résumé

Valeur retenue pour la focale F = 248.5 mm

Valeur de T = 92 mm     (en applicant la formule B)

Position du centre optique O = 3.1 mm     (par rapport au point P)

Valeur de Tm = 89 mm

Epaisseur du sytème optique = 19.0 mm



Mesures en autocollimation

Voir la page mode opératoire pour le détail des mesures et des calculs

Tableau des mesures et des calculs

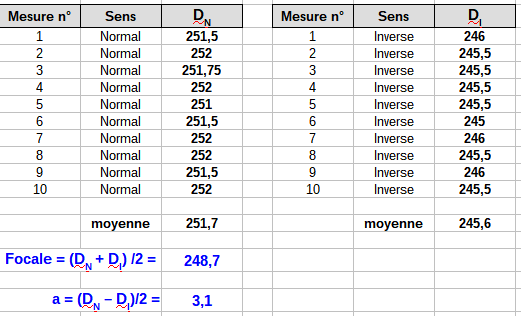

***Résultats méthode d'Autocollimation***

Sens = orientation du réducteur (Normal ou Inverse)
Normal = sens normal d’utilisation du réducteur, filetage mâle coté miroir
Inverse = inverse du sens Normal

DN = distance entre l'écran-source et le point P de mesure des distances avec le réducteur orienté sens Normal
DI = distance entre l'écran-source et le point P de mesure des distances avec le réducteur orienté sens Inverse

Valeur de la focale par cette méthode = 248.7 mm

Valeur de a position du centre optique = 3.1 mm



Mesures par la méthode de Bessel

Voir la page mode opératoire pour le détail des mesures et des calculs

Tableau des mesures et des calculs

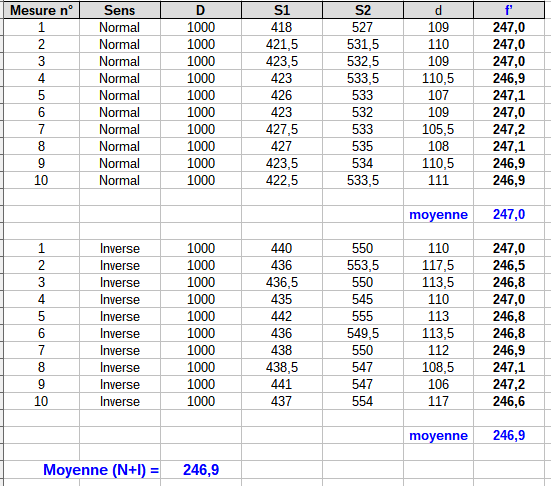

***Résultats méthode de Bessel***

Sens = orientation du réducteur (Normal ou Inverse)
Normal = sens normal d’utilisation du réducteur, filetage mâle coté écran-image
Inverse = inverse du sens Normal

D = distance entre l'écran-source et l'écran-image
S1 = distance de l'image nette la plus proche de l'écran-source et mesurée depuis celui-ci
S2 = distance de l'image nette la plus éloignée de l'écran-source et mesurée depuis celui-ci
d = S2 - S1

Les valeurs trouvées pour la focale sont indépendantes de l'orientation du réducteur

Valeur de la focale par cette méthode = 246.9 mm



Mesures dimensionnelles

Le point P d'origine des mesures est sur le flanc du filetage mâle (voir schéma)

***Résultats mesures dimensionnelles***
