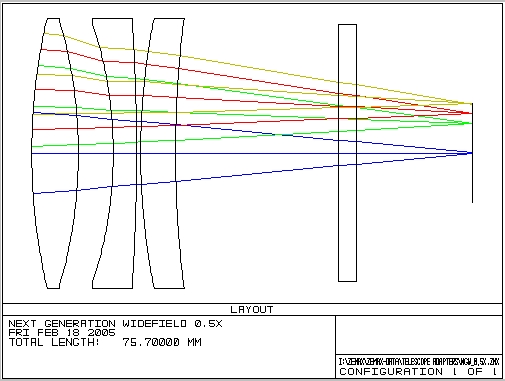

Résumé
Valeur retenue pour la focale F = 144 mm
Valeur de T = 72 mm (en applicant la formule B)
Position du centre optique O = 12.6 mm (par rapport au point P)
Valeur de Tm = 59.5 mm
Epaisseur du sytème optique = 25.1 mm
Particularité :
Ce réducteur ne se visse pas mais s'emboite dans un focuser. Sur la partie arrière en cône inversé se monte un adaptateur spécifique avec un filetage T2 (M42x0.75).
Mesures en autocollimation
Voir la page mode opératoire pour le détail des mesures et des calculs

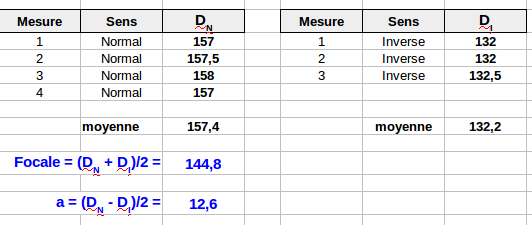

Tableau des mesures et des calculs
![]() |
Sens = orientation du réducteur (Normal ou Inverse)
Normal = sens normal d’utilisation du réducteur, filetage mâle coté miroir
Inverse = inverse du sens Normal
DN = distance entre l'écran-source et le point P de mesure des distances avec le réducteur orienté sens Normal
DI = distance entre l'écran-source et le point P de mesure des distances avec le réducteur orienté sens Inverse
Valeur de la focale par cette méthode = 144.8 mm
Valeur de a position du centre optique = 12.6 mm
Mesures par la méthode de Bessel
Voir la page mode opératoire pour le détail des mesures et des calculs

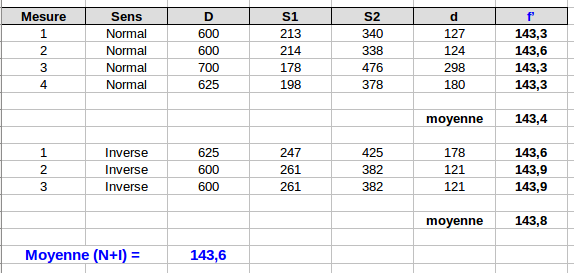

Tableau des mesures et des calculs
Sens = orientation du réducteur (Normal ou Inverse)
Normal = sens normal d’utilisation du réducteur, filetage mâle coté écran-image
Inverse = inverse du sens Normal
D = distance entre l'écran-source et l'écran-image
S1 = distance de l'image nette la plus proche de l'écran-source et mesurée depuis celui-ci
S2 = distance de l'image nette la plus éloignée de l'écran-source et mesurée depuis celui-ci
d = S2 - S1
Les valeurs trouvées pour la focale sont indépendantes de l'orientation du réducteur
Valeur de la focale par cette méthode = 143.6 mm
Mesures dimensionnelles
Le point P d'origine des mesures est sur le flanc du filetage mâle (voir schéma) ![]() |
![]() |
